3.PARÁMETROS DEL ELECTROIMÁN

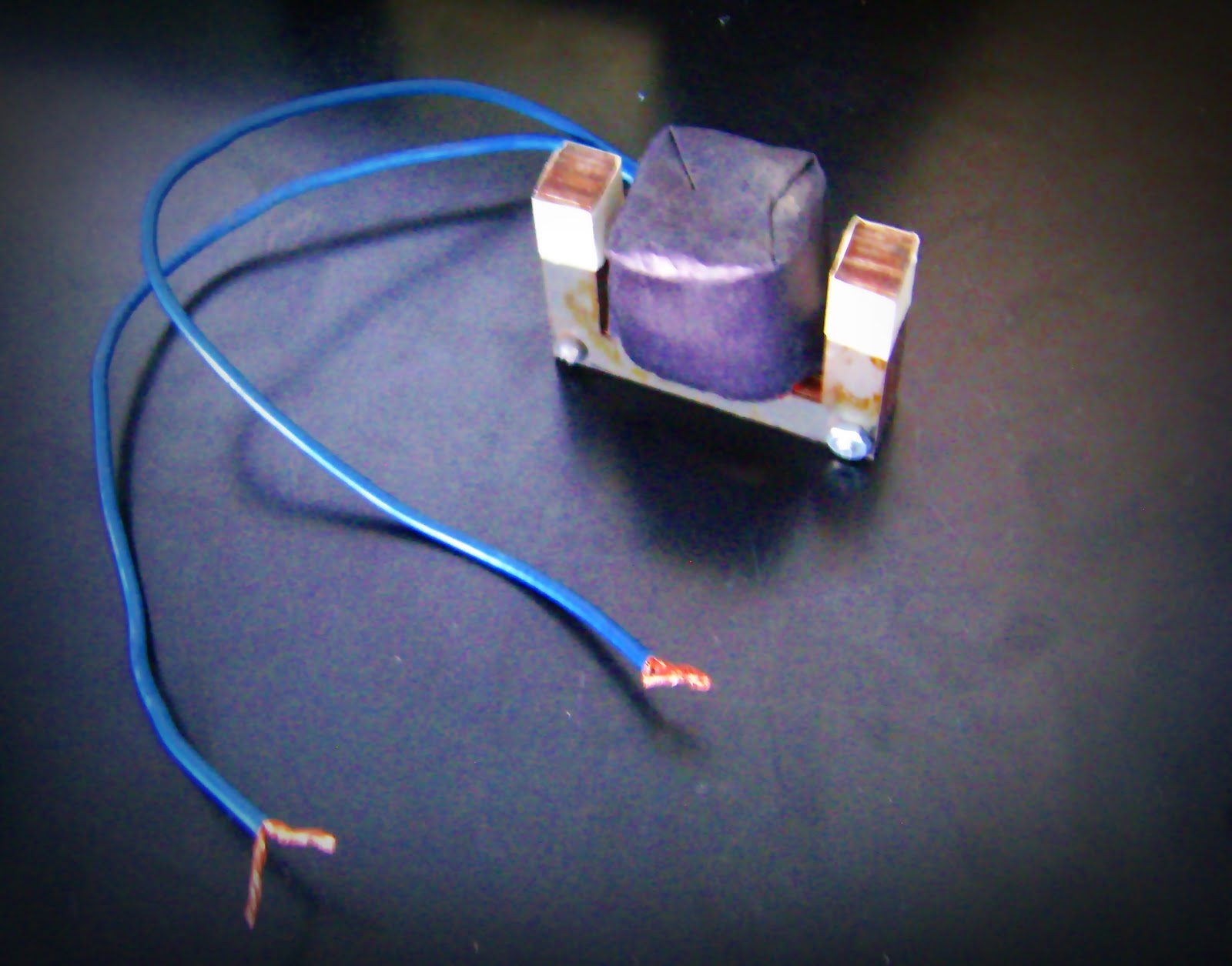

Imagen electroimán real . |
3.1 Esquemático de la bobina con medidas reales
Figura 1. bobina del electroimán |
3.2
Modelo del circuito
magnético.
En la figura 2 se presenta el modelo de circuito magnético electroimán, en donde:
:Reluctancias inferiores, laterales
:Reluctancia central
N*I : f.m.m del devanado
Figura 2. Circuito magnético del electroimán |
3.3 Modelo del circuito eléctrico y parámetros y
cálculos:
El modelo del
circuito eléctrico del electroimán es básicamente una resistencia (resistencia
del cobre) en serie con una bobina (reactancia de la bobina. Debido a que este
es alimentado con corriente directa (c.c) el inductor se comporta como un corto
circuito. El calibre del devanado de cobre usado es AWG 18. Por lo tanto la
resistencia del cobre total es de:
Los valores de las reluctancias vienen dados por:
Fuerza magneto
motriz (f.m.m):
La
reluctancia equivalente es:
Flujo magnético en la columna central del núcleo:
Densidad de
flujo magnético en la columna central del núcleo:
La intensidad
de flujo magnético es de
3.4 Justificación del material ferromagnético
utilizado con su curva de magnetización.
Se utilizo
chapas de hierro al silicio debido a la facilidad de encontrar el material.
Este material es ideal para evitar pérdidas por histéresis además de ser un
material capas de imantarse y desimantarse rápidamente
3.5 Costos de diseño y construcción.
Los precios de
los materiales usados en la construcción del Electroimán se pueden apreciar en
la tabla 1.
Unidades
|
Material
|
Valor (en
pesos)
|
700 g
|
Alambre AWG
16
|
15000
|
Núcleo
|
30000
|
|
1
|
cinta
|
2000
|
TOTAL
|
47000
|
Tabla 1. Costos del diseño y
construcción del transformador
3.6 Parámetros de operación.
Para los parámetros de operación se tomaron las medidas vistas en la tabla 2.
Voltaje
|
12 V
|
Corriente
|
10 A
|
Potencia
|
120 W
|
Temperatura
|
84°C
|
Carga máxima
|
22 Kg
|
Tabla 2. Parámetros de operación
del electroimán
